YOLO v4 , Opencv를 이용해서 간단한 위치판독기 만들기

이전에 훈련한 YOLO v4의 가중치들을 가지고 opencv를 통해 피자의 위치를 안내하는 프로그램을 만들어 보자!

훈련된 YOLO v4 detection모델 사용법과 opencv와 함께 이용하는 방법을 작성하였다.

이 과정에는 준비된 cfg, data, names파일과 훈련된 weight파일이 필요하므로 앞의 YOLO 설치법과 훈련법을 보고 오면 좋다.

2020/05/19 - [Computer Vision/Object detection] - Ubuntu 18.04 에서 Yolo v4 설치하기

Ubuntu 18.04 에서 Yolo v4 설치하기

2020/05/19 - [Computer Vision/Object detection] - YOLO v4 custom데이터 훈련하기

YOLO v4 custom데이터 훈련하기

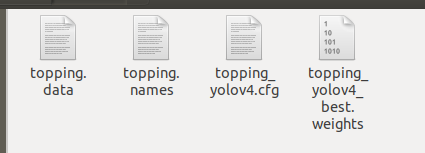

가장 먼저 config파일, data파일 weight파일 등을 준비해서 원하는 폴더에 옮겨주자.

준비 파일

그 다음 darknet을 설치했던 폴더에 가면 우리가 설치할 때, 생성된 libdarknet.so파일과 example로 들어 있는 darknet.py파일이 있다. 이 두가지를 역시 해당 폴더에 옮겨 주자.

YOLO를 이용하기 위한 파일

모두 옮겼다면, 가장먼저 darknet.py를 열어 수정을 해주자. 267번째 줄에 있는 detect_image함수의
im, arr = array_to_image(custom_image) 가 주석이 되어있는 것을 확인할 수 있다. 이것의 주석을 풀고, custom_image변수를 im으로 변경해주자.

def detect_image(net, meta, im, thresh=.5, hier_thresh=.5, nms=.45, debug= False):
    #import cv2
    #custom_image_bgr = cv2.imread(image) # use: detect(,,imagePath,)
    #custom_image = cv2.cvtColor(custom_image_bgr, cv2.COLOR_BGR2RGB)
    #custom_image = cv2.resize(custom_image,(lib.network_width(net), lib.network_height(net)), interpolation = cv2.INTER_LINEAR)
    #import scipy.misc
    #custom_image = scipy.misc.imread(image)
    im, arr = array_to_image(im)		# you should comment line below: free_image(im)

    num = c_int(0)
    if debug: print("Assigned num")
    pnum = pointer(num)
    if debug: print("Assigned pnum")
    predict_image(net, im)
    letter_box = 0



그럼 이제 모든 준비가 끝났다!.

드디어 이제 우리가 좋아하는 코딩을 해서 프로그램을 만들어 볼 시간이다.

필자는 opencv를 이용하여 웹캠을 받아 피자의 위치를 안내할 수 있는 프로그램을 만들어 주었다.

라이브러리 import와 모델 불러오기

import numpy as np
import darknet
import cv2

net = darknet.load_net("./topping_yolov4.cfg".encode('utf-8'),"./topping_yolov4_best.weights".encode('utf-8'), 0)
meta = darknet.load_meta("./topping.data".encode('utf-8'))



darknet을 import 하여 모델을 불러와 주자.

그 다음 웹캠을 opencv로 읽어 오기 위해 설정을 해주자.

cap = cv2.VideoCapture(0)

while True:
	ret, frame = cap.read()

	cv2.imshow('frame',frame)
	k = cv2.waitKey(1)
	if k == 27 :
		break

cv2.destroyAllWindows()
cap.release()



이제 짜여진 코드 위에 불러온 YOLO모델을 올려서 detection 결과를 가져와 보자.

(redmon의 darknet을 사용할 경우  detect_image대신 detect를 사용하면 된다.)

cap = cv2.VideoCapture(0)

while True:
	ret, frame = cap.read()
	detections = darknet.detect_image(self.net, self.meta, rgb_img , thresh=0.25)

	cv2.imshow('frame',frame)
	k = cv2.waitKey(1)
	if k == 27 :
		break

cv2.destroyAllWindows()
cap.release()



darknet의 detect함수를 실행하면 array가 나오는데

[ label이름, score, (Bbox 중심x, Bbox의 중심y, 넓이, 높이) ] 의 순서로 튀어나온다.

이것을 활용하기 위해 함수를 하나 만들어서 분리한다음 변수에 넣어주자.

def retbox(detections,i,frame) :
	label = detections[i][0].decode('utf-8')
	score = detections[i][1]

	x1 = int(round((detections[i][2][0]) - (detections[i][2][2]/2.0))) # top left x1
	y1 = int(round((detections[i][2][1]) - (detections[i][2][3]/2.0))) # top left xy
	x2 = int(round((detections[i][2][0]) + (detections[i][2][2]/2.0))) # bottom right x2
	y2 = int(round((detections[i][2][1]) + (detections[i][2][3]/2.0))) # bottom right y2

	box = np.array([x1,y1,x2,y2])

	return label, score, box

cap = cv2.VideoCapture(0)
threshold = 0.9

while True:
	ret, frame = cap.read()
	detections = darknet.detect_image(net,meta, frame , thresh=.15)

	for i in range(len(detections)) :
		label , score , box  = retbox(detections,i,frame,labels_arr)
		if score < threshold :
			break
		else :
			left,top,right,bottom=box

	cv2.imshow('frame',frame)
	k = cv2.waitKey(1)
	if k == 27 :
		break

cv2.destroyAllWindows()
cap.release()



여기 까지가 YOLO를 코드위에 올려서 이용하는 방법이고, 이것을 토대로 응용하면 된다.

그럼 이 글의 당초 목적 대로 피자의 위치를 판단하기위해 이것의 위치를 받고, 가상의 선을 그어

그 선에 대해 안내 문구를 띄워주는 프로그램을 만들어 보았다.

def pizza_status(y1,y2,frame) :
	if y2 > frame.shape[0]*14/20 :
		#pull
		status = 'pull'
		line_color_b = (0,0,255)
		txt_color = (0,0,255)

	elif y1 < frame.shape[0]*6/20 :
		#push
		status = 'push'
		line_color_f = (0,0,255)
		txt_color = (0,0,255)

	elif y2 < frame.shape[0]*14/20 and x1 > rgb_img.shape[0]*6/20 :
		#ok
		status = 'ok'
		txt_color = (0,255,0)

	return status,line_color_f,line_color_b,txt_color

y좌표를 이용해서 위치를 받아와서 해당 위치에 맞는 status값을 생성 해준다.

그에 맞는 status값과 표시할 색을 반환해주면 피자의 위치를 안내할 수 있게 된다.

전체 코드

def retbox(detections,i,frame) :
	label = detections[i][0].decode('utf-8')
	score = detections[i][1]
	classes = labels_arr.index(label)

	x1 = int(round((detections[i][2][0]) - (detections[i][2][2]/2.0))) # top left x1
	y1 = int(round((detections[i][2][1]) - (detections[i][2][3]/2.0))) # top left xy
	x2 = int(round((detections[i][2][0]) + (detections[i][2][2]/2.0))) # bottom right x2
	y2 = int(round((detections[i][2][1]) + (detections[i][2][3]/2.0))) # bottom right y2

	box = np.array([x1,y1,x2,y2])

	return label, score, box

def pizza_status(y1,y2,frame) :
	if y2 > frame.shape[0]*14/20 :
		#pull
		status = 'pull'
		line_color_b = (0,0,255)
		txt_color = (0,0,255)

	elif y1 < frame.shape[0]*6/20 :
		#push
		status = 'push'
		line_color_f = (0,0,255)
		txt_color = (0,0,255)

	elif y2 < frame.shape[0]*14/20 and x1 > rgb_img.shape[0]*6/20 :
		#ok
		status = 'ok'
		txt_color = (0,255,0)

	return status,line_color_f,line_color_b,txt_color


cap = cv2.VideoCapture(0)
threshold = 0.9

stauts = ''
line_color_f,line_color_b,txt_color = (0,255,0),(0,255,0),(0,255,0)

while True:
	ret, frame = cap.read()
	detections = darknet.detect_image(net,meta, frame , thresh=.15)

	for i in range(len(detections)) :
		label , score , box = retbox(detections,i,frame,labels_arr)
		left,top,right,bottom=box
		#-----Draw Bounding box-----
		#cv2.putText(frame, label, (x1,y1), cv2.FONT_HERSHEY_SIMPLEX, 2, rgb, 3)
		#cv2.rectangle(frame, (x1,y1), (x2,y2), rgb, 3)
		#---------------------------
		if label == 'pizza' :
			status,line_color_f,line_color_b,txt_color = pizza_status(top,bottom,frame)

	cv2.putText(frame, status, (100,50), cv2.FONT_HERSHEY_SIMPLEX, 2, txt_color, 3)
	cv2.line(frame,(int(frame.shape[0]*6/20),0),(int(frame.shape[1]*6/20),frame.shape[0]),line_color_f,2)
	cv2.line(frame,(int(frame.shape[0]*14/20),0),(int(frame.shape[1]*14/20),frame.shape[0]),line_color_b,2)
	cv2.imshow('frame',frame)
	k = cv2.waitKey(1)
	if k == 27 :
		break

cv2.destroyAllWindows()
cap.release()



실행 예시

Detection으로 피자의 위치를 판단

Detection을 직접 사용하고 그 Detection 결과로 간단한 프로그램을 만들어 보았다.

YOLO뿐만 아니라 detection알고리즘을 통해 여러가지 재미난 프로그램을 만들어 보는 기회가 있으면 좋을 것 같다.
